ARM GCC Inline assembly coding

1. Basic Example

2. Syntax

3. Input/ouput operands and Constraint string



※ 어셈블리는 컴파일러 마다 문법이 다르다.

---

1. Basic Example

ex1)

MOV R0, R1 : __asm volatile("MOV R0, R1"); or asm ("MOV R0, R1");



ex2)

LDR R0, [R1]

LDR R1, [R2]

ADD R1, R0

STR R1, [R3]

위의 식은 아래와 같이 표현 가능하다.

void fun_add(void)
{
    __asm volatile ("LDR R0,[R1]");
    __asm volatile ("LDR R1,[R2]");
    __asm volatile ("ADD R1,R0");
    __asm volatile ("STR R1,[R3]");

    __asm volatile (
    	"LDR R0,[R1]\n\t"
        "LDR R1,[R2]\n\t"
        "ADD R1,[R0]\n\t"
    	"STR R1,[R3]\n\t"
    );
}



2. Syntax

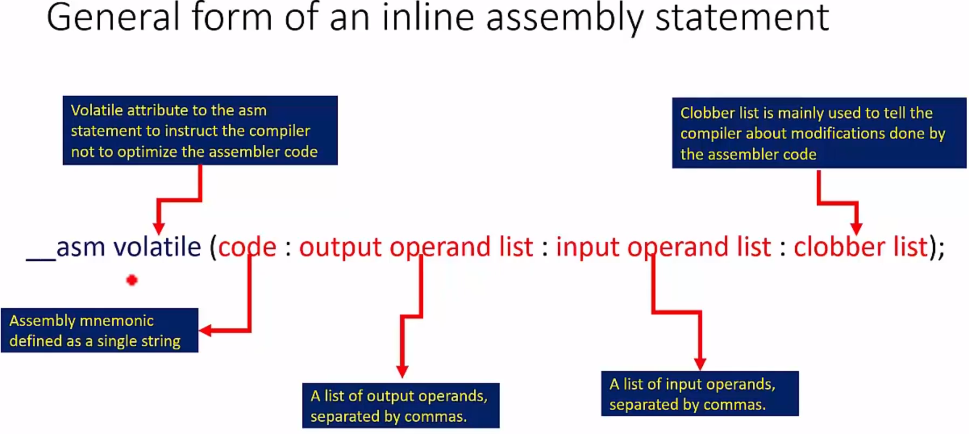

__asm volatile (code: output operand list: input operand list: clobber list);





3. Input/ouput operands and Constraint string

"<Constraint string>" (<'C' expression>)



Constraint string = constraint character + constraint modifier



ex3)

Copy the contents of 'C' variable 'val' to ARM register R0

--> C언어 변수 'var' 에 저장된 값을 R0 레지스터로 이동시키기



int val = 50;
__asm volatile ("MOV R0, %0":  : "r"(var) );

==> (컴파일러 해석)

ldr r3, [r7, #4]

mov r0, r3



(혹은 같은 명령, 다른 표현)

__asm volatile ("MOV R0, %0":  : "r"(0x50) );

__asm volatile ("MOV R0, %0":  : "i"(0x50) );  //i는 immediate value



'r' is a constraint character

val is 'C' variable name



ex4)

Copy the contents of CONTROL register to ARM register R0

--> CONTROL 레지스터에 저장된 값을 R0 레지스터로 이동시키기



int control_reg;
__asm volatile ("MRS %0,CONTROL" : "=r"(control_reg) : : );



To read CONTROL register, you have to use MRS instruction.



<Syntax>

MRS{cond} Rd, spec_reg



ex4-1)

MRS R0, PRIMASK : Read PRIMASK value and write it to R0.



Modifier	Specifies
=	Write-only operand, usually used for all output operands
+	Read-write operand, must be listed as an output operand
&	A register that should be used for output only



ex5)

Copy the contents of 'C' variable var1 to var2

--> C언어 변수 'var1' 에 저장된 값을 'var2'로 이동시키기



int var1 = 10, var2;
__asm volatile ("MOV %0, %1": "=r"(var2) : "r"(var1) );





ex6)

Copy the contents of a pointer into another variable

-->포인터에 저장된 값을 다른 포인터 변수로 이동시키기



int p1, *p2;

p2 = (int*)0x20000008;

__asm volatile ("LDR %0, [%1]": "=r"(p1) : "r"(p2) );  //p1 = *p2;

==> (컴파일러 해석)

ldr r3, [r7, #4]

ldr r3, [r3, #0]  <-- r3 dereferenced

str r3, [r7, #0]

---

[Reference]

www.udemy.com/course/embedded-system-programming-on-arm-cortex-m3m4/
